ZARGES TRANSPORTWAGEN - SELBSTBAU
Foto und Text von Thomas Böder - VIELEN DANK!
Kommentar:
Transport der Fotoausrüstung
Nun ist es endlich soweit.
Lange habe ich an diesem Transportwagen geplant und gebaut.
Auch wenn es vielleicht nicht so aussieht :-)
Basis des Ganzen ist eine 60l Zarges Aluminiumkiste von der Bundeswehr.
Quasi unkaputtbar und absolut wasserdicht.
Die rückseitige Konstruktion besteht aus Aluminium und Eschenholz.
Holz deshalb, weil es schön warm ist im Winter, man keine Schweißhände bekommt und Schläge gut abfedert werden.
Die Eschenprofile sind als Nut und Feder ausgeführt, damit man den Transportgriff ausziehen kann.
In die inneren Profile sind gefederte Bolzen eingebaut, die durch einen kleinen Seilzug nach innen gezogen werden können.
Damit wird der Teleskopgriff entriegelt.
Die weißen Punkte an den Profilen, markieren die Einrastpositionen.
Unten ist die Parkposition.
Nach oben hin gibt es Endanschläge aus Alu und Hartgummi, falls die Bolzen mal versagen sollten.
Die luftgefüllten Räder laufen auf einer 20mm Stahlrohrachse.
Das blaue Beinchen unten, ist abschraubbar und nur für den aufrechten Stand notwendig.
Blau deshalb, um es im Ernstfall im Wald wiederzufinden ;-)

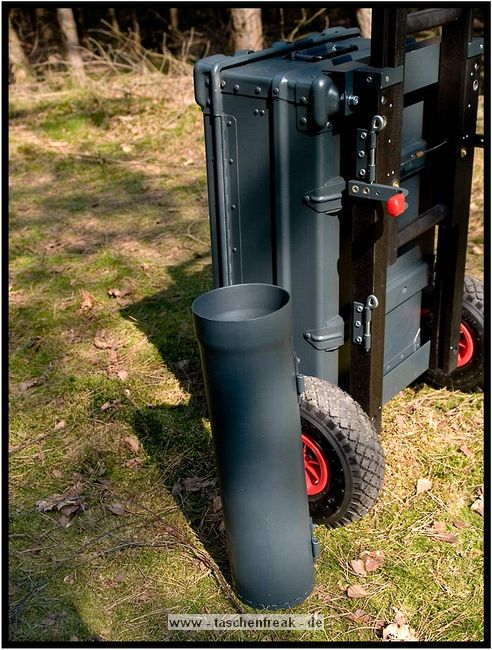

An einer Seite befindet sich die Halterung für das Stativ.
Dieses Rohr hat unten ein eingeflochtenes Nylongarnnetz um das Stativ abzufedern und auch Wasser durchlaufen zu lassen.
Die Stativhalterung ist innerhalb von Sekunden komplett abnehmbar, falls man kein Dreibein benötigt.
Die beiden grauen Winkel mit den roten Kappen sind die Beine für die liegende Position.
In der Box selbst gibt es zwei verstellbare Alutrennwände.
Links und rechts befindet sich jeweils ein Einsatz einer Lowepro Stealth Reporter 500 AW Tasche.
Diese 500er Taschen benutze ich normalerweise und kann somit wunderbar hin und her tauschen.
In der Mitte stehen einfach vier große Objektivbecher nebeneinander.
Platz ist also mehr als genug...
Nun noch ein paar Daten:
Zum Zerlegen braucht man einen 4er und einen 6er Inbusschlüssel, einen 13er Maulschlüssel und einen normalen Kreuzschlitzschraubendreher.
Gewicht ca. 14kg also so ungefähr auf Pelicase Niveau nur mit dickeren Reifen :-)
Maße:
60cm breit, 36cm tief, 73cm hoch (ohne Griff), mit ausgezogenem Griff 122cm
Innenmaße der Kiste:
56cm breit, 37cm tief, 22cm hoch
